景観タイプ 110度開閉式ますぶたあら目

ハイテンビューティフルグレーチング110度開閉式ますぶたあら目

型式記号について

CNLP44-34
C	ビューティフルグレーチング
N	ハイテン5ミリアイバータイプ
L	110度開閉式
P	ツイスト50ピッチ
44	主部材の高さ44mm
34	ます穴300×400mm

荷重条件

T-25

定価はこちら定価表（PDF形式）

あら目	ます穴（mm）	型式記号	タカラハイテンビューティフルグレーチング		受枠		総重量（kg）	図面

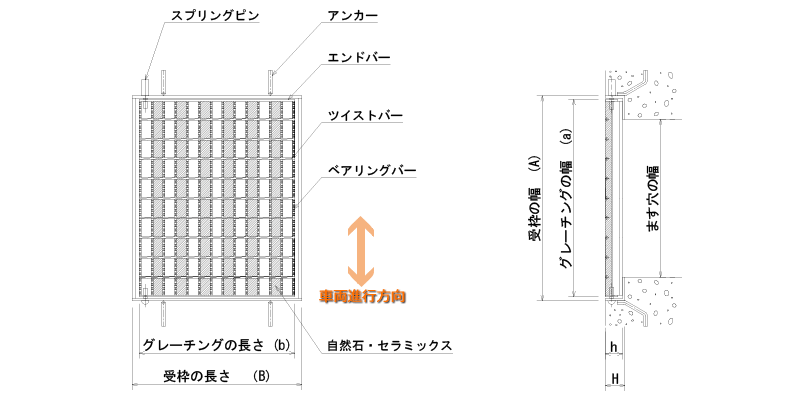

	ます穴（mm）	型式記号	寸法（mm）a×b×h	重量（kg）	寸法（mm）A×B×H	重量（kg）	総重量（kg）	図面
	300×400	CNLP44-34	500×305×44	13.1	2Lピン520×339×50	6.9	20.0	DXF形式
	400×400	CNLP44-44	500×395×44	16.4	2Lピン520×429×50	7.8	24.2	DXF形式
	300×500	CNLP50-35	600×305×50	17.2	2Lピン620×339×56	8.5	25.7	DXF形式
	400×500	CNLP50-45	600×395×50	21.4	2Lピン620×429×56	9.5	30.9	DXF形式

T-14

定価はこちら定価表（PDF形式）

あら目	ます穴（mm）	型式記号	タカラハイテンビューティフルグレーチング		受枠		総重量（kg）	図面
	ます穴（mm）	型式記号	寸法（mm）a×b×h	重量（kg）	寸法（mm）A×B×H	重量（kg）	総重量（kg）	図面
	300×400	CNLP32-34	500×305×32	11.1	2Lピン520×339×38	5.6	16.7	DXF形式
	400×400	CNLP32-44	500×395×32	13.7	2Lピン520×429×38	6.4	20.1	DXF形式
	300×500	CNLP38-35	600×305×38	14.4	2Lピン620×339×44	6.8	21.2	DXF形式
	400×500	CNLP38-45	600×395×38	17.9	2Lピン620×429×44	7.7	25.6	DXF形式

T-6

定価はこちら定価表（PDF形式）

あら目	ます穴（mm）	型式記号	タカラハイテンビューティフルグレーチング		受枠		総重量（kg）	図面
	ます穴（mm）	型式記号	寸法（mm）a×b×h	重量（kg）	寸法（mm）A×B×H	重量（kg）	総重量（kg）	図面
	300×400	CNLP32-34	500×305×32	11.1	2Lピン520×339×38	5.6	16.7	DXF形式
	400×400	CNLP32-44	500×395×32	13.7	2Lピン520×429×38	6.4	20.1	DXF形式
	300×500	CNLP38-35	600×305×38	14.4	2Lピン620×339×44	6.8	21.2	DXF形式
	400×500	CNLP38-45	600×395×38	17.9	2Lピン620×429×44	7.7	25.6	DXF形式

T-2

定価はこちら定価表（PDF形式）

あら目	ます穴（mm）	型式記号	タカラハイテンビューティフルグレーチング		受枠		総重量（kg）	図面
	ます穴（mm）	型式記号	寸法（mm）a×b×h	重量（kg）	寸法（mm）A×B×H	重量（kg）	総重量（kg）	図面
	300×400	CNLP25-34	500×305×25	9.7	2Lピン520×339×31	4.7	14.4	DXF形式
	400×400	CNLP25-44	500×395×25	11.9	2Lピン520×427×31	5.5	17.4	DXF形式
	300×500	CNLP25-35	600×305×25	11.5	2Lピン620×339×31	5.1	16.6	DXF形式
	400×500	CNLP25-45	600×395×25	14.2	2Lピン620×429×31	5.9	20.1	DXF形式
